中型纏繞機

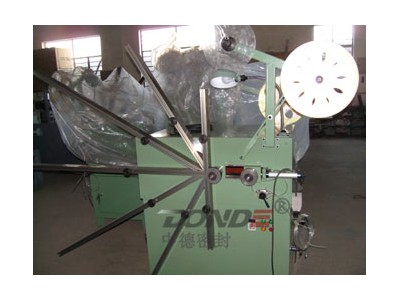

纏繞機ZD-M1500是一種中型立式機，可以生產帶內環或不帶內環的纏繞墊片， 它的生產纏繞墊片直徑在200MM-1600MM之間。通過可變頻率控制的變速馬達驅動。 它擁有雙主動傳動輪，同時驅動纏繞墊片的內外徑，使纏繞非常平穩。 人性化的設計，簡易的操作，沒有生產技能的人員也能操作。簡易可控的外徑尺寸控制裝置
選擇配置：
1.墊片的規格可選： （2.5 3.2 4.5 6.4mm).V型或W型。
2.墊片加工模芯可根據客戶需要訂制。
|
| 中型纏繞機相關技術參數： |
| 設備型號 |
ZD-M1500 |
| 生產范圍 |
帶內環或基本型 |
| 纏繞墊片墊片厚度 |
3.2mm，4.5mm，6.4,7.2 |
| 最大墊片外部直徑 |
1600mm |
| 最小墊片內部直徑 |
200mm |
| 墊片外徑的重復性 |
±0.8mm |
| 需用功率 |
2.2kw |
| 主軸電機功率(伺服電機) |
1.5kw |
| 電壓 |
380V/220V可選 |
| 壓縮空氣 |
0.6--0.8MPa |
| 線速度 |
0-800mm/s |
| 外型尺寸 |
2200*850*1800mm |
| 整機重量 |
220 kg |
|
