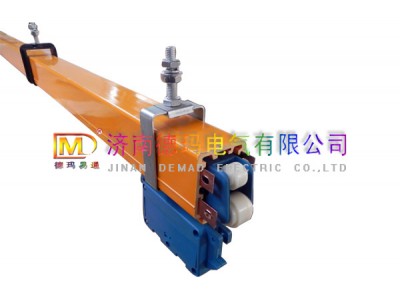

針對空間有限、小功率的機械設備，濟南德瑪電氣有限公司研發了一款——管式多極安全滑觸線采用高分子聚氯乙烯外殼，內嵌多條輸電銅導體作為輸電母線，可節約電能15%～20%，且大大節省材料和安裝費用，配置移動靈活的多極電刷集電器，其結構簡單緊湊、安全可靠、安裝維修方便，現泛應用于廠礦、庫房、車站、港口碼頭的起重機械，如電動葫蘆、梁式和橋式起重機、電梯、自動化生產線和其它移動的用電設備.
（一）產品型號、技術參數：
|
序號 |
型號 |
導體 |
額定 |
直流電阻 |
額定電流阻抗 |
|
1 |
DMHP（J）—3—10/50 |
10 |
50 |
1.8 |
1.91 |
|
2 |
DMHP（J）—3—140/400 |
140 |
400 |
0.128 |
0.14 |
|
3 |
DMHP（J）—4—10/50 |
10 |
50 |
1.8 |
1.91 |
|
4 |
DMHP（J）—4—16/80 |
16 |
80 |
1.157 |
1.16 |
|
5 |
DMHP（J）—4—25/120 |
25 |
120 |
0.71 |
0.725 |
|
6 |
DMHP（J）—4—35/140 |
35 |
140 |
0.51 |
0.526 |
|
7 |
DMHP（J）—4—50/170 |
50 |
170 |
0.36 |
0.385 |
|
8 |
DMHP（J）—4—70/210 |
70 |
210 |
0.26 |
0.287 |
|
9 |
DMHP（J）—4—95/270 |
95 |
270 |
0.21 |
0.225 |
|
10 |
DMHP（J）—4—120/320 |
120 |
320 |
0.16 |
0.174 |
|
11 |
DMHP（J）—4—150/360 |
150 |
360 |
0.11 |
0.128 |
|
12 |
DMHP（J）—6—10/50 |
10 |
50 |
1.8 |
1.91 |
(二）多極滑觸線技術性能和安全指標：
|
序號 |
類別 |
DMHPF |
DMHPJ |
|
1 |
極地對地絕緣電阻 |
>10MΩ |
|
|
2 |
絕緣介電強度 |
工頻交流3000V |
|
|
3 |
外殼防護等級 |
IP13 IP23 IP55 |
|
|
4 |
電流熱穩定性 |
20倍I額定1S |
|
|
5 |
耐化學腐蝕穩定性 |
耐酸、耐堿、耐鹽霧腐蝕 |
|
|
6 |
環境指標 |
高溫試驗：D |
|
|
7 |
阻燃性 |
自熄 |
|
|
8 |
輸電導軌參數 |
1.符合GB3048(電線電纜導體)標準要求 |
|
|
9 |
導電器 |
牽引力:F<80N,運動速度:V<200m/min |
|
|
10 |
電刷系數 |
1.電阻系數：0.1~0.35；摩擦系數0.2 |
|
|
11 |
電流的熱致力穩定 |
50倍I額定0.1 |
|
|
12 |
滑觸線最小彎曲半徑 |
1.2M |
|
|
13 |
電介質強度 |
180KV/㎝ |
|
|
14 |
表面電阻率 |
>1011Ω |
|
|
15 |
體積電阻率 |
>1015Ω/㎝ |
|
|
16 |
護套軟化溫度 |
85℃ |
|
|
17 |
不需膨脹部件長度 |
120m |
|
|
18 |
吊掛間距 |
1.2m |
|
|
19 |
相比漏電起痕指數 |
CT1≥600V |
|
|
20 |
接頭間隙 |
≤0.5㎜ |
|
|
21 |
振動與沖擊 |
10~2000HZ加速度49m/S2 |
|
|
22 |
污染等級 |
IP23（三級）IP53（四級） |
|
|
23 |
防觸電等級 |
0級 |
1級 |
